Soluciones avanzadas de adquisición sísmica mediante tecnología nodal inalámbrica y sistemas cableados de alta eficiencia, combinando flexibilidad operativa, productividad y confiabilidad en la captura de datos. Fuentes sísmicas de alto desempeño y vibradores de última generación.
El sistema STRYDE es una solución nodal autónoma diseñada para proyectos de exploración sísmica de alta densidad de canales. A diferencia de los sistemas cableados tradicionales (como el Sercel 508xt), cada nodo opera de forma completamente independiente, eliminando el tendido de cable en campo y reduciendo drásticamente el personal requerido por cuadrilla.
PetroSeismic Services ha validado esta tecnología mediante una prueba de campo real en Colombia (línea SSJN1-2D-2021-01), comparando sus resultados directamente con el sistema convencional Sercel 508xt, y estableciendo protocolos propios de Control de Calidad para proyectos en la región.
Por nodo · datos sísmicos en formato SEGD.
Recargable · carga inalámbrica máx. 3 horas.
Alta resolución temporal de la señal.
Mayor velocidad de descarga vs cable convencional.
Alta sensibilidad · compensación por temperatura.
Amplio rango · compensación piezoeléctrica.
Sistema de almacenamiento y carga electromagnética de los nodos en campo. Permite cargar múltiples nodos simultáneamente.
Servidor central de registro y descarga de datos. Genera los archivos Observer Report y SEGD diariamente.
Control de despliegue y recogida en campo. Generan los reportes de QC en tiempo real: Deployment, Retrieve y Test Report.
Activación, test y control de estado individual de cada nodo antes del despliegue.
Mochilas de transporte y despliegue diseñadas para máxima velocidad de siembra en línea.

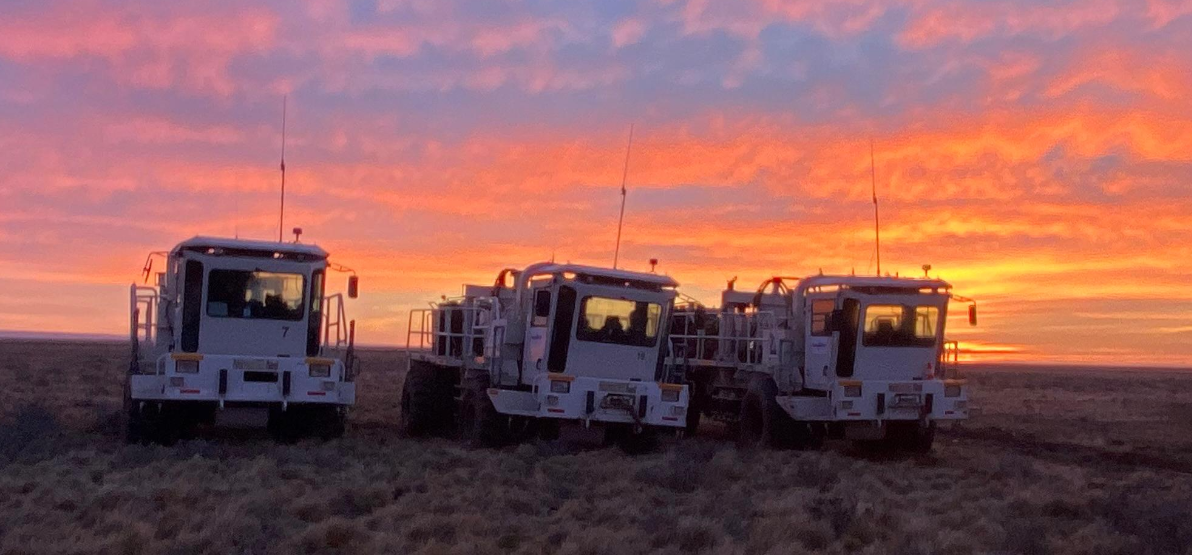

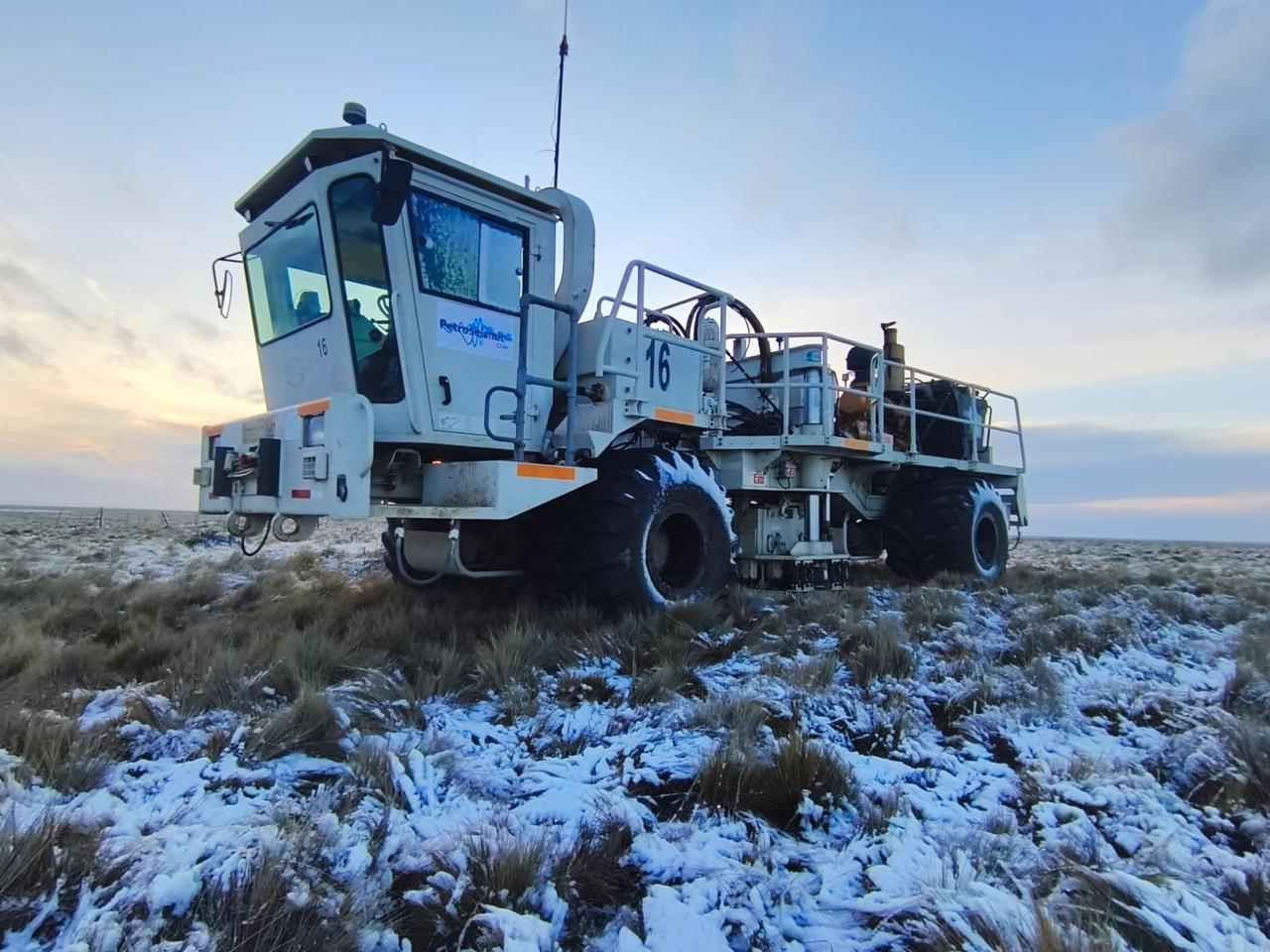

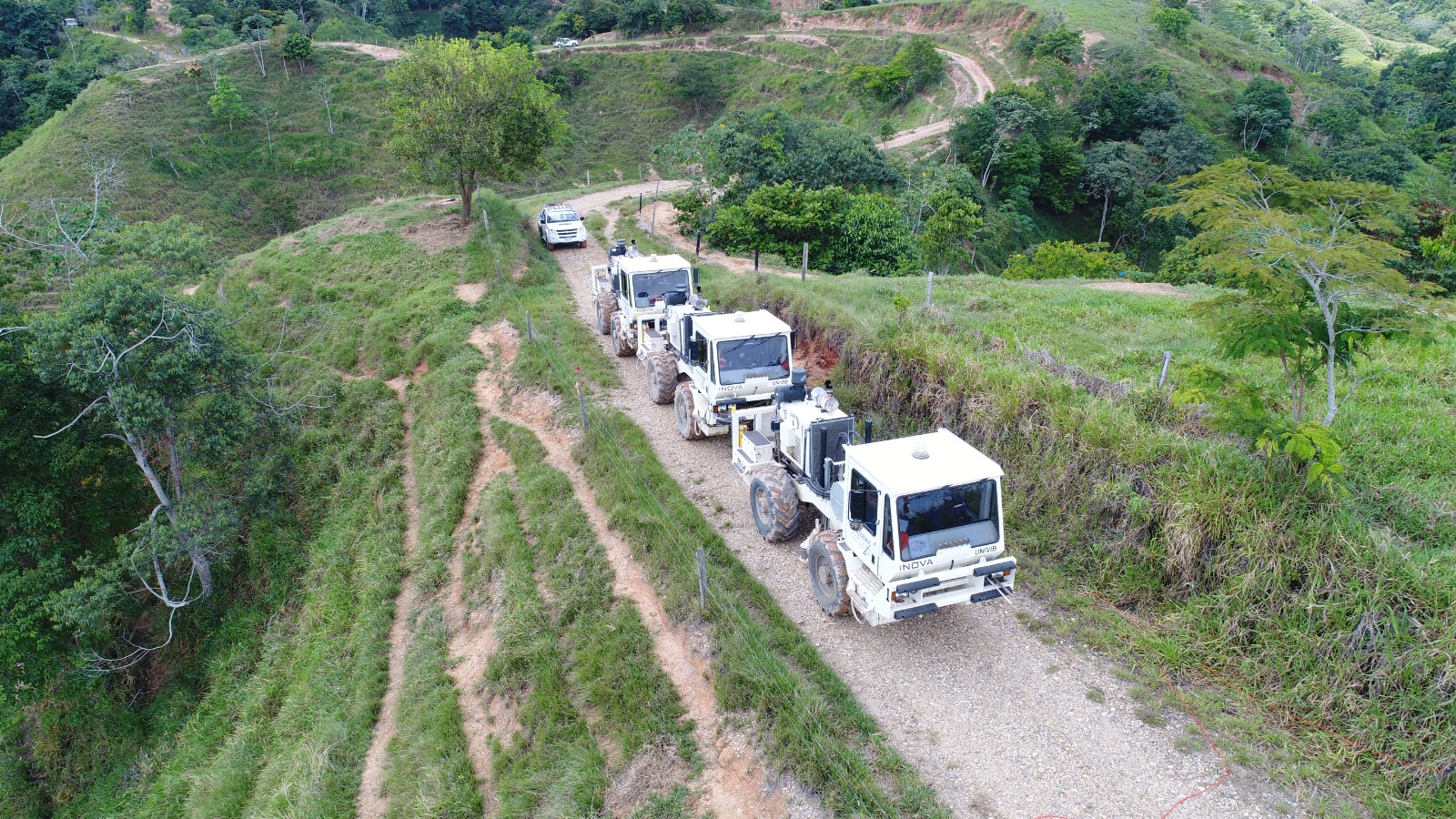

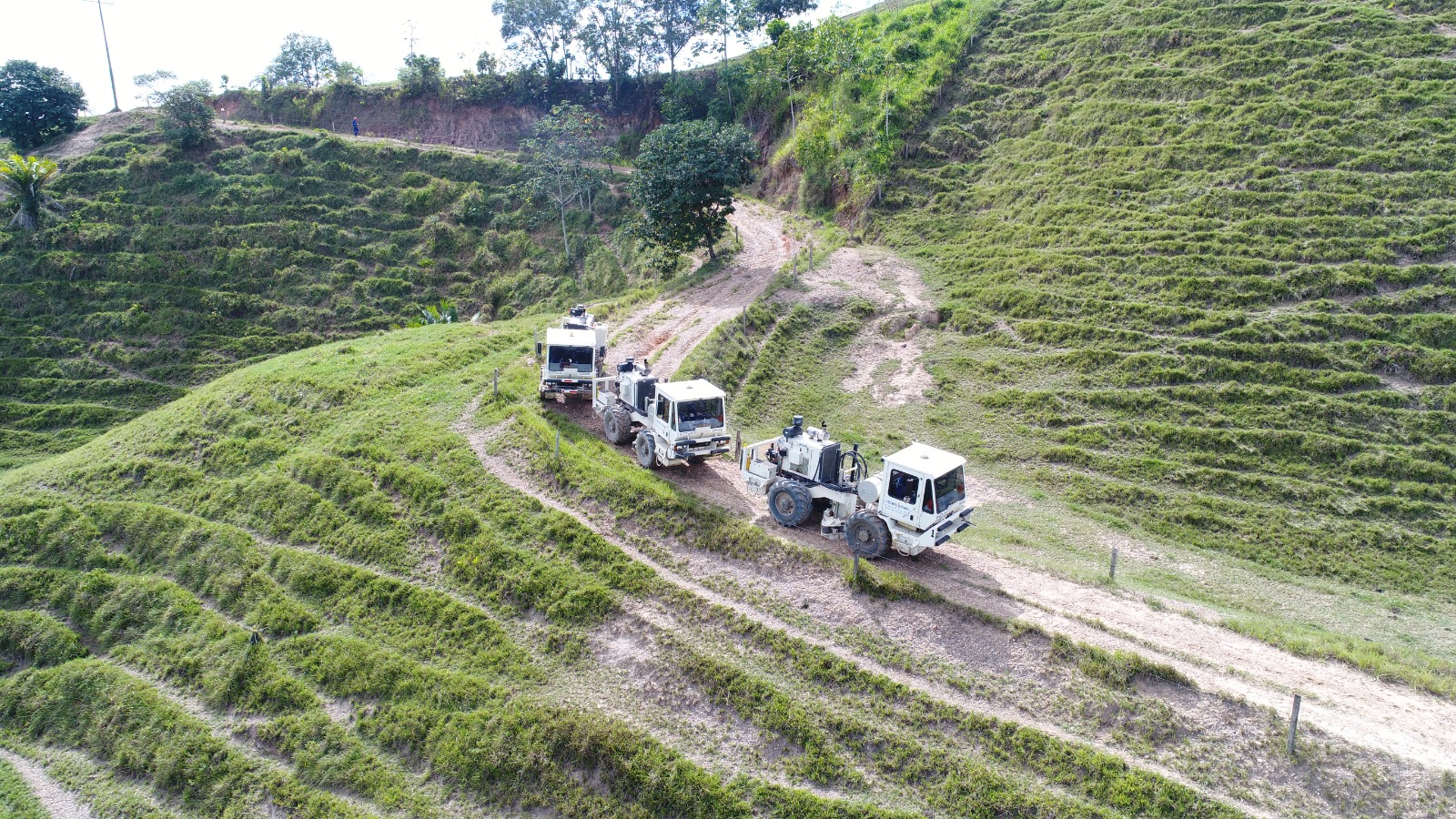

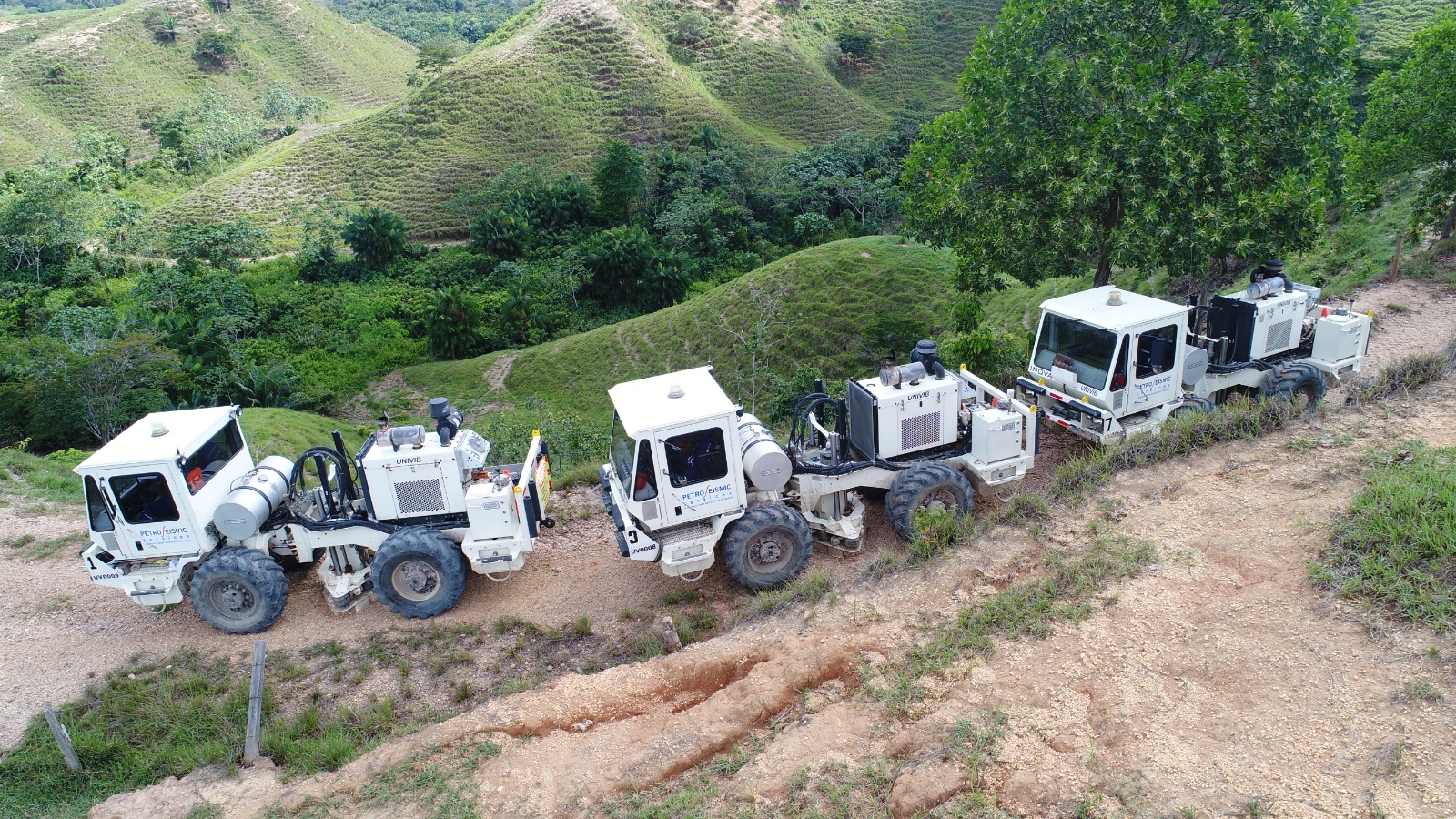

Los camiones vibradores NOMAD ó UNIVIB de PetroSeismic Services generan las ondas sísmicas que luego registran los nodos STRYDE: una fuente controlada, repetible y de bajo impacto, que reemplaza los métodos explosivos en la mayoría de entornos.
El vibrador aplica un sweep de frecuencias (1–125 Hz) contra el suelo, sin explosivos.
La onda atraviesa el subsuelo y rebota en cada capa geológica con distinta impedancia.
Los nodos STRYDE capturan la respuesta con GPS centimétrico y QC en tiempo real.
Flujo operativo validado en la línea SSJN1-2D-2021-01 en Colombia, optimizado para maximizar rendimiento por cuadrilla y minimizar tiempos muertos.
Todos los nodos son cargados y programados con los parámetros del proyecto. Tests automáticos de batería, almacenamiento, niveles ópticos, temperatura y GPS. En la prueba se cargaron 1.080 nodos en una sola jornada, con test simultáneo a la carga.
Grupos de 4 personas siembran 200–313 nodos por jornada de 3.5–4 h. Las tablets NAUTIZ registran la ubicación GPS exacta y generan el Deployment Report en tiempo real. Precisión centimétrica con estación Trimble conectada.
Sin cable ni supervisión permanente. Autonomía de hasta 45 días a 12 h diarias. En la prueba SSJN1-2D-2021-01 se registraron 232 eventos sísmicos válidos.
Verificación de puntos en offset y desviados: GPS, sincronismo, temperatura, voltaje y memoria. Importante: STRYDE no permite tests de ruido ni tilt en tiempo real — el QC acústico se realiza en la descarga, mediante modelado electrónico del elemento piezoeléctrico.
En la prueba se recogieron 400 nodos en 5 horas con 3 grupos de 4 personas. Descarga por conexión óptica en el Nest Case hacia el STRYDE System Recording para generar los SEGD finales.
Correcciones de bandpass (DC Bias del instrumento) y estáticas de refracción; archivos SEGD, SEG-Y y Plotter. Reflectores identificados hasta 1.500 ms en el apilado.
Seguimiento y trazabilidad completa de cada nodo en campo.
| Archivo | Generado por | Contenido |
|---|---|---|
| Deployment Report | Tablets NAUTIZ | Ubicación por estaca, GPS y QC de cada nodo sembrado. Mapa del proyecto en tiempo real. |
| Retrieve Report | Tablets NAUTIZ | Confirmación de recogida, posición GPS y estado del nodo recuperado. |
| Test Report | Tablets NAUTIZ | Verificación individual: GPS, temperatura, batería, memoria por número de estaca. |
| Observer Report | System Recording | Reporte diario exportado en PDF con resumen operativo del trabajo de nodos. |
| SEGD | System Recording | Datos sísmicos completos descargados de cada nodo, correlacionados con archivos SPS y Time Breaks del equipo de disparo. |
| SEG-Y + Plotter | Procesamiento | Registros visualizables con análisis de trazas por amplitud, frecuencia y offset. |
Prueba de campo comparativa entre ambos sistemas sobre la misma línea sísmica, bajo idéntica secuencia de procesamiento, para determinar calidad y equivalencia de los datos obtenidos.
Rango dominante · requiere bandpass para DC Bias.
Frecuencias de ruido superficial.
Registro SEGD original sin corrección.
Menor frecuencia, menor penetración.
Le compartimos la ficha técnica completa y los resultados de la prueba comparativa SSJN1-2D-2021-01.
